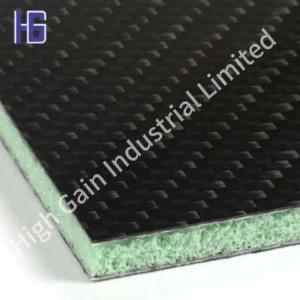

Fulls de nucli d’escuma de fibra de carboni
Fulls de nucli d’escuma de fibra de carboni
Aparença i capacitat de càrrega
La superfície del panell té línies clares i netes, sense línies aleatòries, una superfície llisa, sense impureses, taques blanques, rascades, fosses, pins i altres defectes visibles. Després que la càrrega nominal de 2158N (220kg) s’apliqui uniformement al panell del llit, la deformació del panell del llit és inferior o igual a 4 mm. La mateixa càrrega s’aplica a una zona més petita al mig del panell del llit i no hi ha tendència a la deformació permanent. Quan una càrrega de fins a 8633 n (880kg) s'aplica uniformement a tot el panell, no hi ha cap signe de dany a l'estructura del panell del llit i el rendiment estructural és molt estable.
Determinació equivalent d'alumini
El gruix de tot el panell d’entrepans d’escuma de fibra de carboni és de 15 mm, i l’equivalent d’alumini només és 0. 05/mm, que només és l’11% de la placa d’alumini, molt inferior a les taules de llit mèdic tradicionals com la plywood i els taulers de policarbonat, i també més baixos que els panells fenòlics del mateix model. El rendiment de transmissió de raigs X és molt superior als productes similars a casa i a l'estranger.
Qualitat fotogràfica de la imatge
La resolució del sistema de rajos X mitjançant aquest panell és de 4. 0 1LP/mm, que compleix els requisits de resolució d’imatge del sistema d’equips mèdics d’aquest plafó. Després de prendre la pel·lícula de rajos X, la pel·lícula va ser inspeccionada sota una làmpada fluorescent especial. No hi havia cap ombra visible a l’ull nu. Després de la ampliació, no es van trobar impureses amb un diàmetre superior a 0,3 mm, que van complir plenament els requisits d'índex fotogràfic rellevants.
El dany d’aquestes làmines de nucli d’escuma de fibra de carboni després de l’impacte es divideix en tres modes
1. El gruix del nucli d’escuma és prim 2. 0 mm. El dany a la pell superior de la mostra es manifesta principalment com a deformació de flexió evident, les divisions de la pell a la concentració de tensió i es produeixen fosses lleus. La fibra i la matriu estan debondes, i la pell inferior i la pell superior estan completament delaminades. No hi ha danys visuals visualment a la pell inferior.
2. El gruix del nucli d’escuma és moderat a 3. 0 mm. S’incrementa la distància tampó de la placa de material compost d’escuma, la pell superior no té danys visibles visuals, les esquerdes de la matriu a la concentració d’estrès, la fibra i la matriu es debonen, la pell inferior i la pell superior estan parcialment deslaminades i no hi ha danys visibles visuals a la pell inferior.
3. El nucli d’escuma és de 4. {{2} mm de gruix, la placa de material compost d’escuma té una llarga distància tampó, la pell superior no té danys visibles, les esquerdes de la matriu al punt de concentració de tensió, la fibra i la matriu estan debondes i la pell inferior no té danys visibles. Sota 5J energia, la mostra de gruix d’escuma de 2 mm no pot suportar l’energia 5J i es produeix una delamació.
Avantatges pràctics
1. Aparença i capacitat de suport:
La superfície del panell té línies clares i netes, sense línies aleatòries, una superfície llisa, sense impureses, taques blanques, rascades, fosses, pins i altres defectes visibles. Després que la càrrega nominal de 2158N (220kg) s’apliqui uniformement al panell del llit, la deformació del panell del llit és inferior o igual a 4 mm. La mateixa càrrega s’aplica a una zona més petita al mig del panell del llit i no hi ha tendència a la deformació permanent. Quan una càrrega de fins a 8633 n (880kg) s'aplica uniformement a tot el panell, no hi ha cap signe de dany a l'estructura del panell del llit i el rendiment estructural és molt estable.
2. Determinació equivalent d’alumini:
El gruix de tot el panell d’entrepans d’escuma de fibra de carboni és de 15 mm, i l’equivalent d’alumini només és 0. 05/mm, que només és l’11% de la placa d’alumini, molt inferior a les taules de llit mèdic tradicionals com la plywood i els taulers de policarbonat, i també més baixos que els panells fenòlics del mateix model. El rendiment de transmissió de raigs X és molt superior als productes similars a casa i a l'estranger.
3. Qualitat fotogràfica d’imatge:
La resolució del sistema de rajos X del panell és de 4. 0 1LP/mm, que compleix els requisits de resolució d’imatge del sistema d’equips mèdics/de tractament del panell. Després de prendre la pel·lícula de rajos X, la pel·lícula va ser inspeccionada sota una làmpada fluorescent especial i no hi havia ombres visibles a la vista nua. Després de la ampliació, no es van trobar impureses amb un diàmetre superior a 0,3 mm, que van complir plenament els requisits d'índex fotogràfic rellevants.
El panell d’entrepans d’escuma consta de les següents capes
· Abric de gel de superfície de gran protecció transparent
· Drap de fibra de carboni de 2/2 Twill 3K
· Una capa de tela de fibra de vidre lliure alcal
· Nucli d'escuma de 5 mm de gruix
· Una capa de tela de fibra de vidre lliure alcal
· Abric de gel de superfície de gran protecció transparent
· Espessor total de 5,85 mm (+/-0. 2mm); Aproximadament 2,71 kg/㎡.
Especificacions comunes de fulls de nucli d’escuma de fibra de carboni
| Mòdul de tracció a 0/90 graus | 6610 | GPA |
| Mòdul de tracció a 45 graus | 2060 | GPA |
| Força de tracció a 0/90 graus | 71.4 | MPA |
| Força a la tracció a 45 graus | 36.7 | MPA |
| Allargament a Break at 0/90 graus | 2.64 | % |
| Allargament a la pausa a 45 graus | 24.2 | % |
| Mòdul de Young a 0/90 | 9.52 | GPA |
| Força compressiva | 1.33 | MPA |
| Mòdul de compressió | 72.5 | GPA |
| Força absoluta del nucli | 1.09 | MPA |
| Mòdul de cisalla del nucli | 27.75 | MPA |
| Densitat | 2.71 | MPA |
| Conductivitat tèrmica central a temperatura ambient | 0.033 | kg/m3 |
| Absorció màxima d’aigua | 37.5 | W/m·K |
