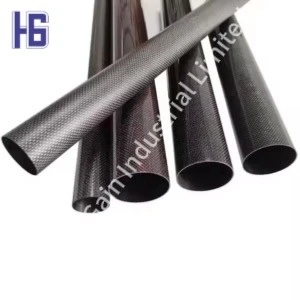

Tub de fibra de carboni embolicat en rotlle

Tub de fibra de carboni embolicat en rotlle de ferides:

Un tub de fibra de carboni prepreg de ferides es fabrica mitjançant la fibra de carboni de sòls prepreg o la capa prepreg unidireccional per capa sobre un mandrí metàl·lic i, després, curant -lo a alta temperatura. En aquest procés, el control de qualitat del tub es realitza en dos aspectes: primer, per assegurar -se que la mida del mandril metàl·lic sigui precisa i adequada, perquè la fibra de carboni pre -preg es troba a la part exterior del mandrí i el diàmetre exterior del mandril necessita coincidir amb el diàmetre interior del tub de fibra de carboni que el fabrica; En segon lloc, l'esquema de capes del material compost de fibra de carboni de ferides està dissenyat amb cura. El nombre i el gruix de la fibra de carboni pre -Preg a la mandrel determina el diàmetre exterior del tub de fibra de carboni. Les fibres de la fibra de carboni teixida prepreg estan orientades a l’eix {{0}} graus (baixant la longitud del tub) i l’eix de 90 graus (al voltant de la circumferència del tub). Aquestes capes afegeixen l’anomenada força de cèrcol al tub, cosa que fa que sigui menys susceptible d’extrusió o forces de ràfegues, mentre que el prepreg unidireccional de l’eix de 0 graus pot millorar principalment la rigidesa longitudinal del tub.

Procés de rodatge de tubs de fibra de carboni:

El procés d’enrotllament dels tubs rodons de fibra de carboni ha de tallar primer el prepreg segons les especificacions de mida del tub de fibra de carboni embolicat en rotlle, i després personalitzar el motlle i seleccionar el procés de capes segons la direcció de la força, els requisits de rendiment, el rang de tolerància i altres factors del tub rodó de fibra de carboni. Generalment, el motlle del nucli per al rodatge triarà barres d’acer sòlid i la direcció de capes es selecciona generalment a 0 grau, ± 45 graus i 90 graus. Un cop finalitzada la capa, cal la compactació prèvia. Aquest pas pot reduir defectes com l'estratificació i la bombeta causada per l'aire.

Els passos són força senzills:
Primer, escalfeu la fibra de carboni prepreg per suavitzar -la, després enganxeu un costat al tub principal del motlle i, a continuació, utilitzeu la màquina de rodar del tub per fer que el corró enrotlli la fibra de carboni prepreg al tub del nucli amb l’ajuda de la fricció quan s’està executant. Després de cada rotlle, cal assegurar -se que es completi un cercle complet de rotllos, per assegurar -se millor que el rendiment del tub de fibra de carboni acabat sigui millor i no sigui fàcil de deminiar. Un cop finalitzat el rotlle, per assegurar -se que no és fàcil de dispersar durant la curació, cal embolicar la pel·lícula OPPO, de manera que es pugui enviar al forn de curació per curar el tub. Després de curar -se, es modelitza per obtenir un tub rodó de fibra de carboni.

Hi ha dos tipus de processos de rodatge de tubs de fibra de carboni embolicats en rotllos: el mètode de tela manual i el mètode mecànic continu. El procés bàsic és: primer netegeu cada corró, després escalfeu el corró calent a la temperatura establerta i ajusteu la tensió de la cinta. Sense aplicar pressió des del corró, emboliqueu el drap de guia al voltant del motlle del nucli del tub recobert amb un agent d’alliberament per aproximadament un gir, després baixeu el corró, enganxeu el drap de guia al corró calent i tireu -hi la cinta adhesiva, cobrint la part escalfada del drap de guia i es superposi.

La longitud del drap de guia és aproximadament {{0} mm, segons el diàmetre del tub. La longitud de solapament entre la tela de la guia i la cinta adhesiva és generalment 150-250 mm. Quan enrotllen les canonades de paret gruixuda, la velocitat de rotació del motlle del nucli es pot augmentar adequadament després que el rodatge sigui normal i la velocitat es pot alentir quan estigui a prop del gruix de paret dissenyat. Quan s’arriba al gruix dissenyat, es talla la cinta adhesiva. A continuació, mantenint la pressió del corró, continueu girant el motlle del nucli per als girs 1-2. Finalment, aixequeu el corró i mesura el diàmetre exterior del tub en blanc. Si està qualificat, traieu -lo de la màquina de rodar del tub i envieu -la al forn de curació per curar -lo i formar -lo.
